12. seminář

Popisy obrázků – vesnické technické objekty

Interiéry

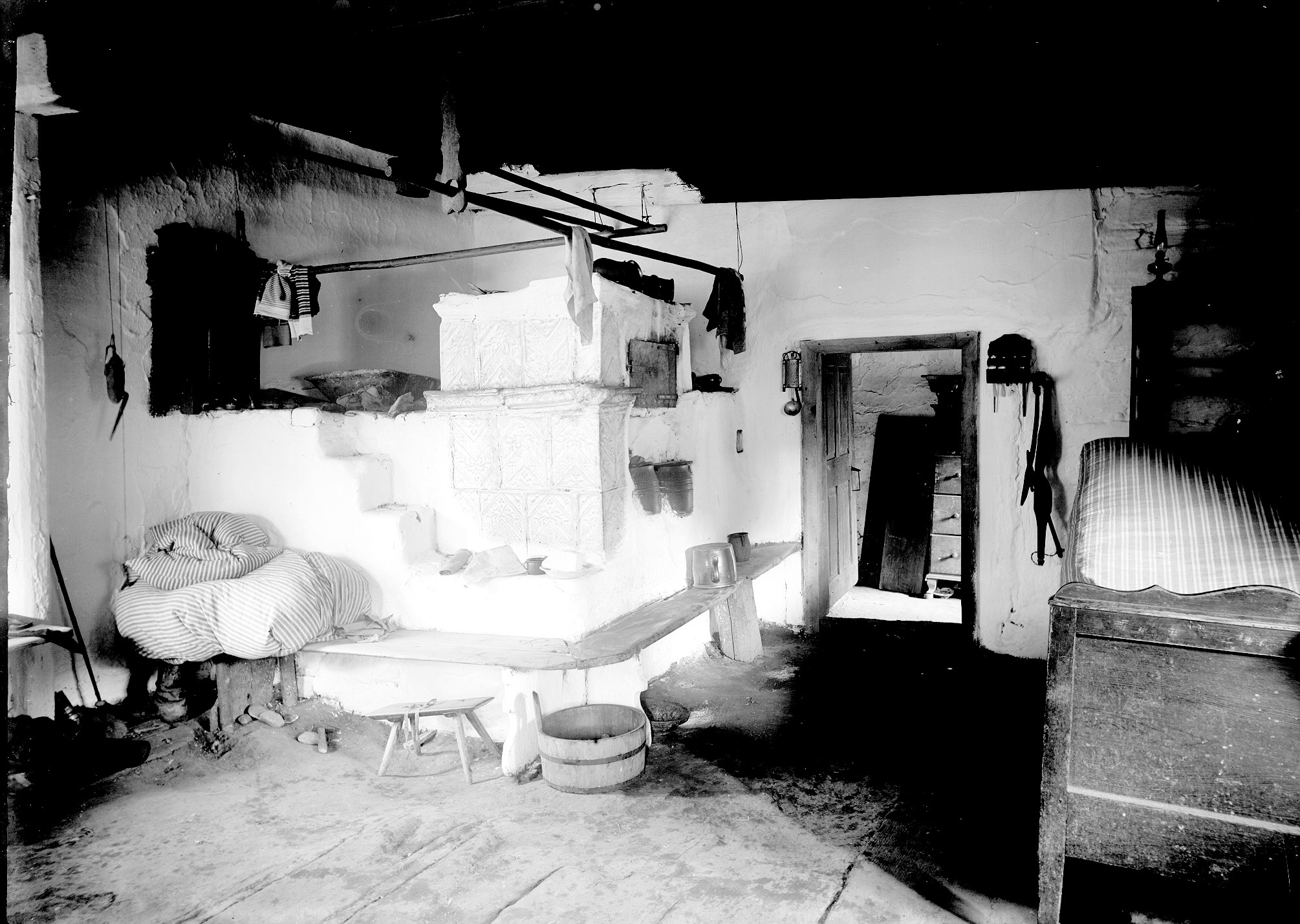

57
Světnice vesnického domu s archaickým otopným zařízením pocházející ještě z doby před polovinou 19. století. Vlevo vidíme obvyklou chlebovou pec, avšak vpravo od ní se nachází kamna – otopné zařízení ještě bez plátů k vaření.
Hrušová (okres Ústí nad Orlicí), 90. léta 19. století, Regionální muzeum ve Vysokém Mýtě, autor Vratislav Votrubec

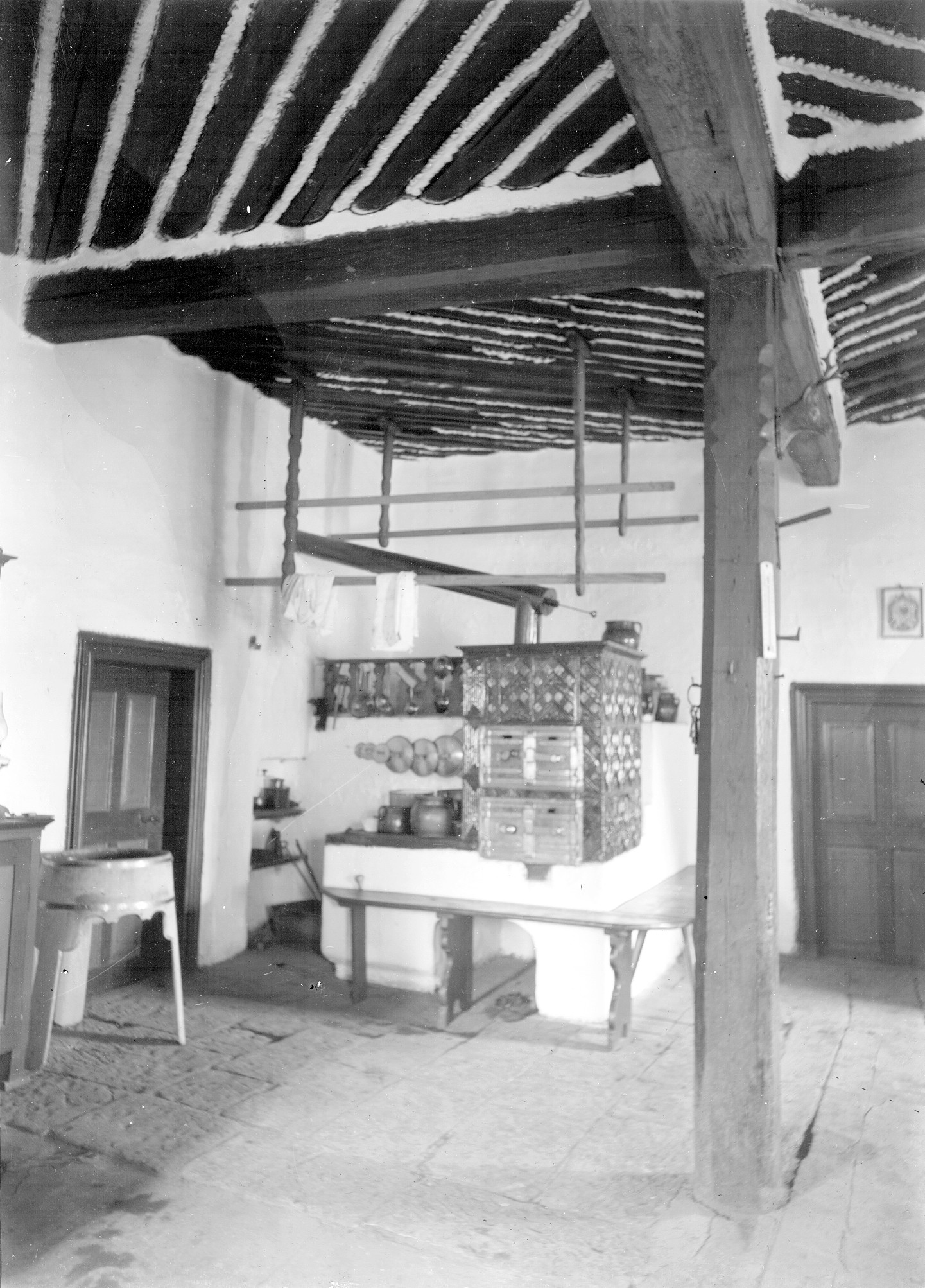

03
Světnice vesnického domu z 2. poloviny 19. století, vzadu s chlebovou pecí a před ní se sporákem. Pozornost si zaslouží strop s kosočtverečně kladenými povaly.
Hrušová (okres Ústí nad Orlicí), 90. léta 19. století, Regionální muzeum ve Vysokém Mýtě, autor Vratislav Votrubec

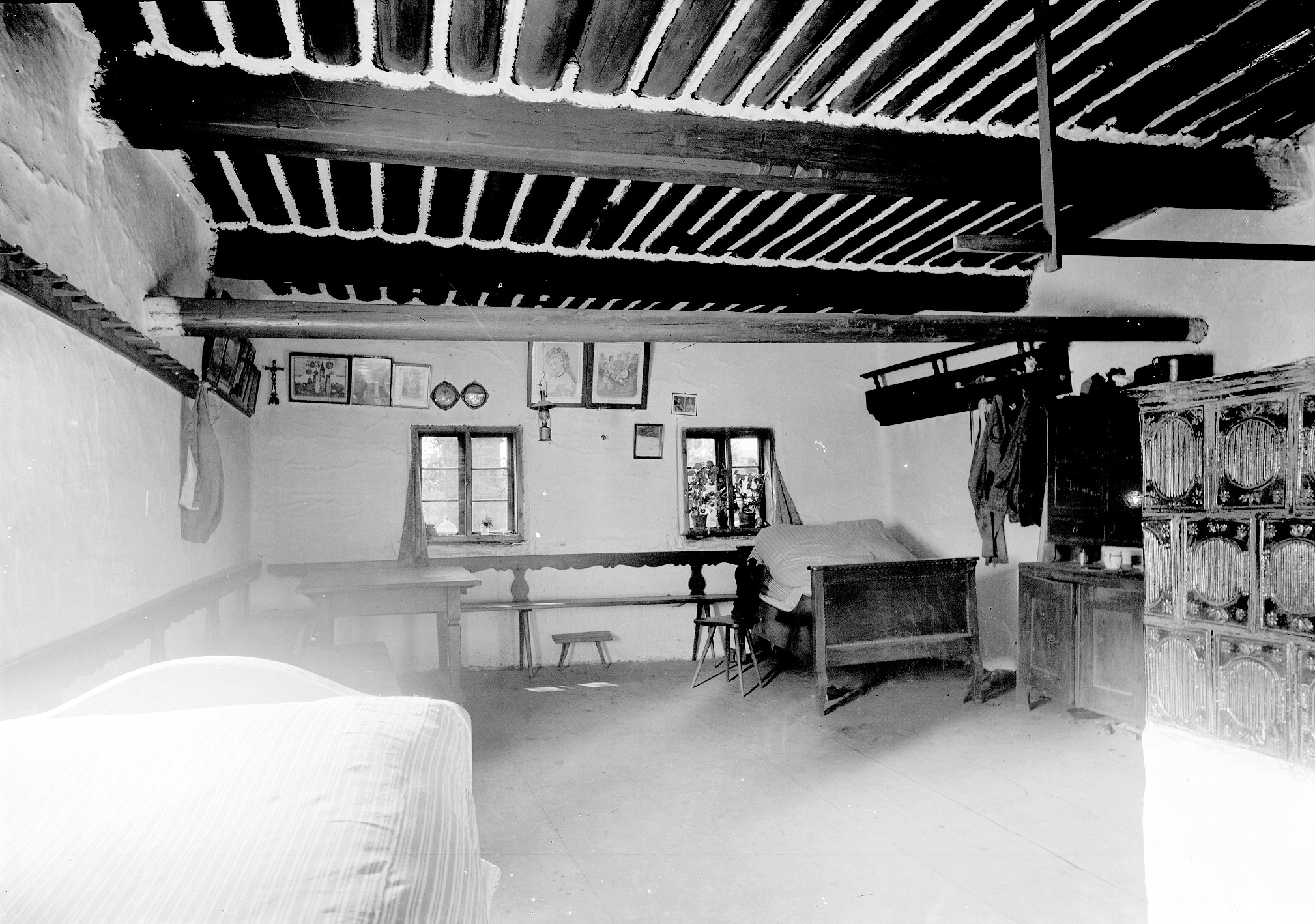

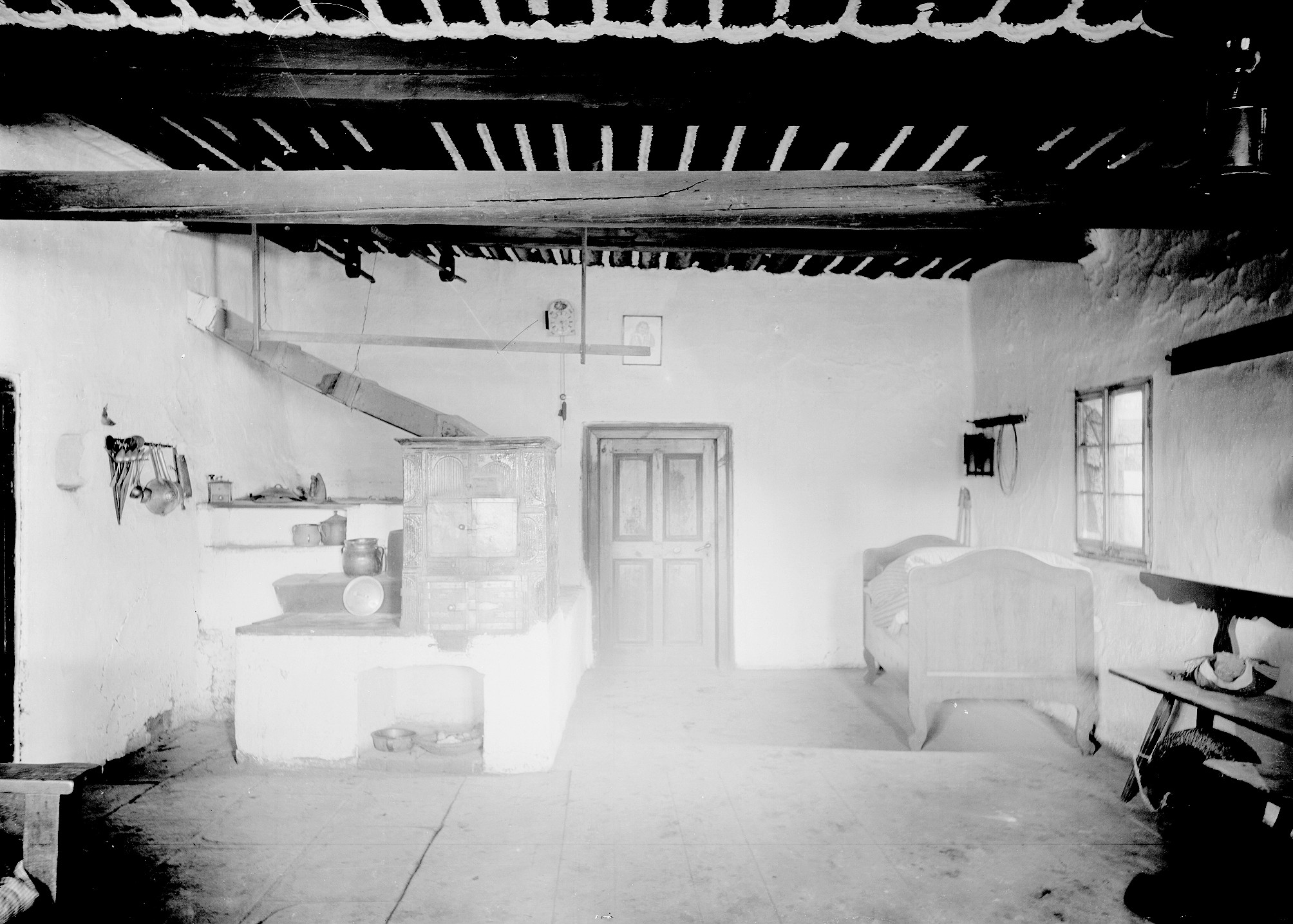

12 a 13
Unikátní „dvojsnímek“ světnice vesnického domu z konce 19. století. Fotografie s pohledem od okna zachycuje opět vzadu pec a před ní sporák, z něhož vede do komína keramický kouřovod. Na snímku při pohledu od dveří jsou vidět archaické dlouhé lavice a vlevo nad nimi tzv. svatý kout. Upoutá také archaický prvek – nehraněný trám pod stropem zvaný polenice.
Hrušová (okres Ústí nad Orlicí), 90. léta 19. století, Regionální muzeum ve Vysokém Mýtě, autor Vratislav Votrubec

Kovárny

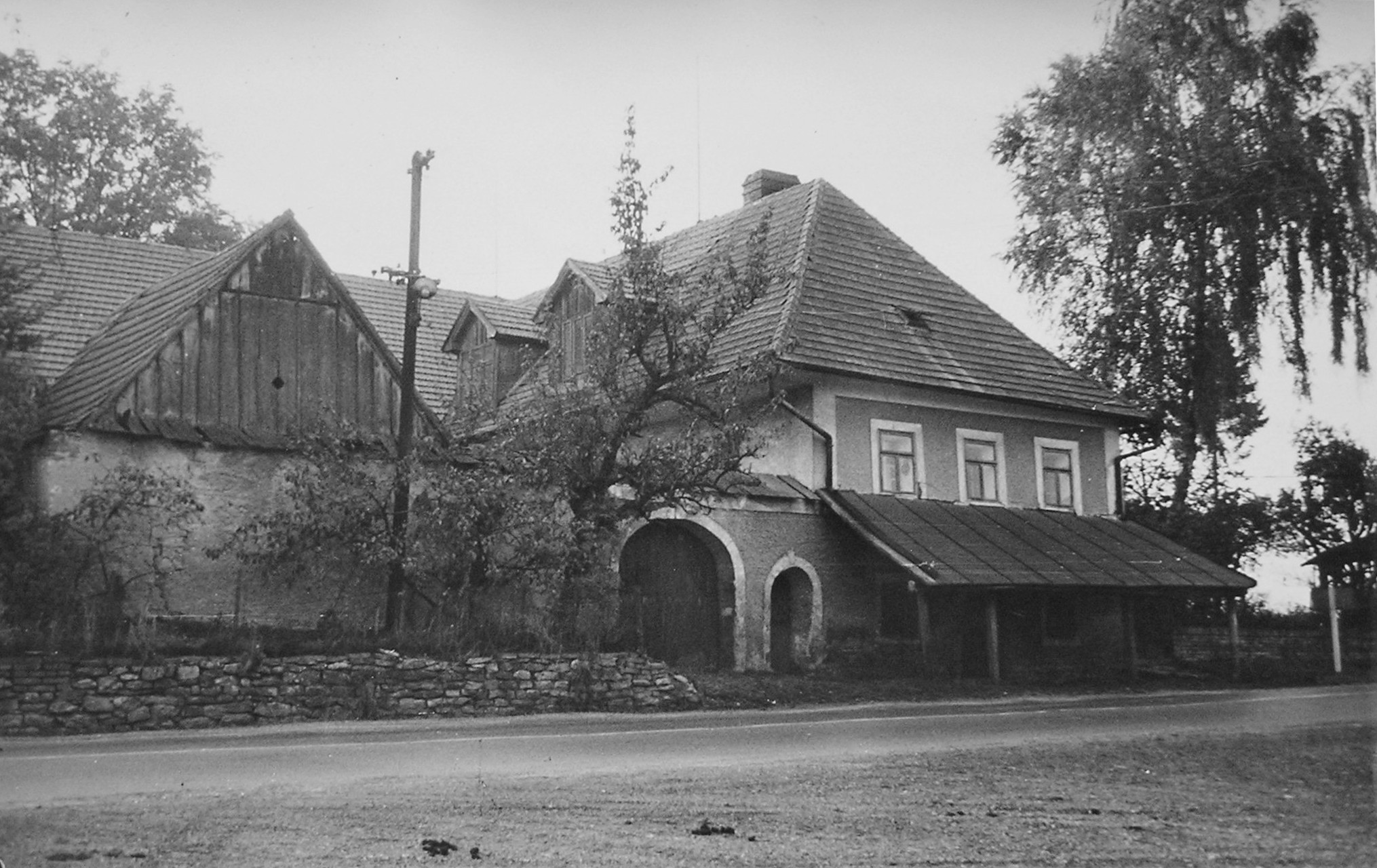

20_Hrusova22_kovarna04
Patrová zděná kovárna s typickým přístřeškem na kování koní.
Hrušová (okres Ústí nad Orlicí), 70. léta 20. století, autor neznámý

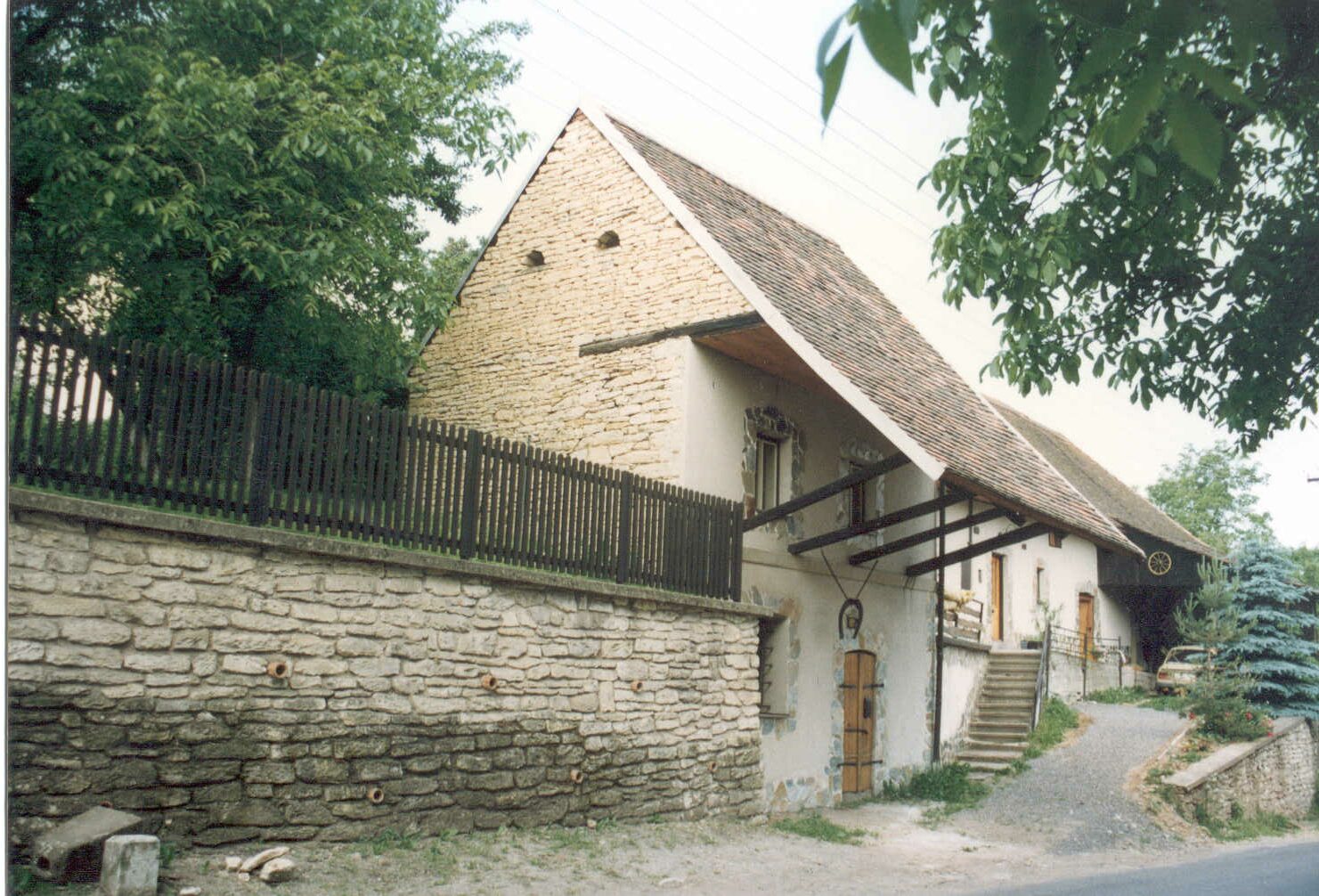

25_Sedlec47_kovarna
Patrová zděná kovárna s neobvykle řešeným přístřeškem na kování koní. Stavebník jej dosáhl asymetrickou střechou se vzpěrami po prodlouženými krokvemi.
Sedlec (okr. Ústí nad Orlicí), 1997, autor Radim Urbánek

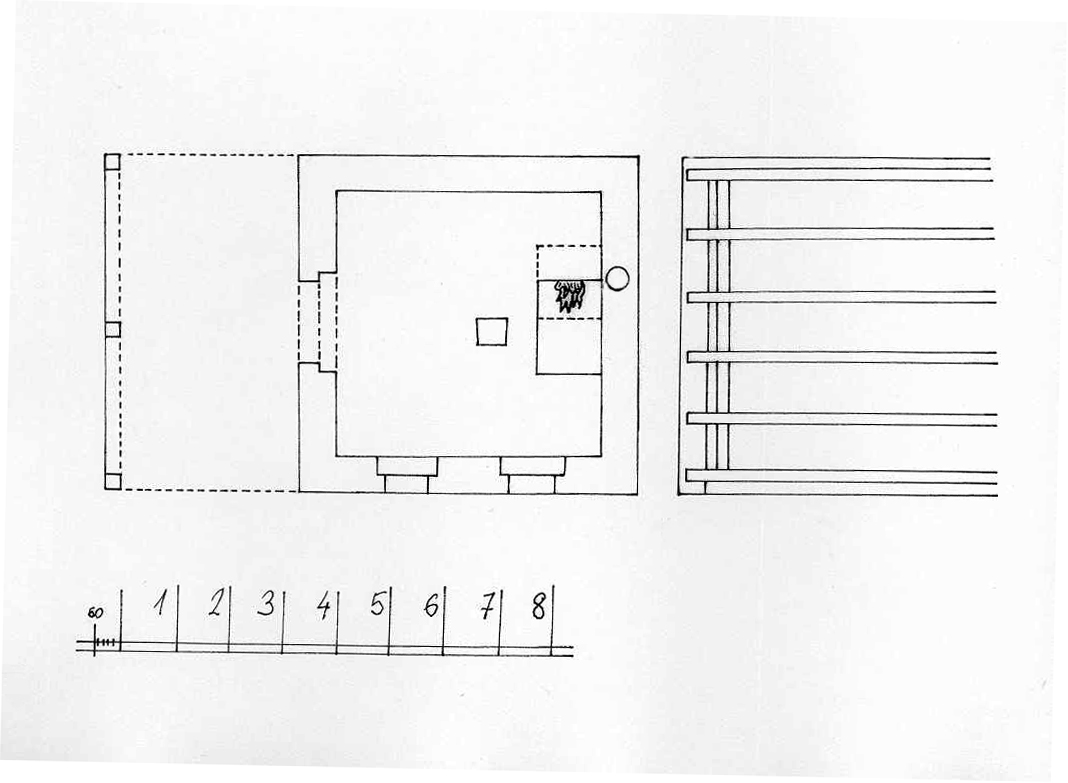

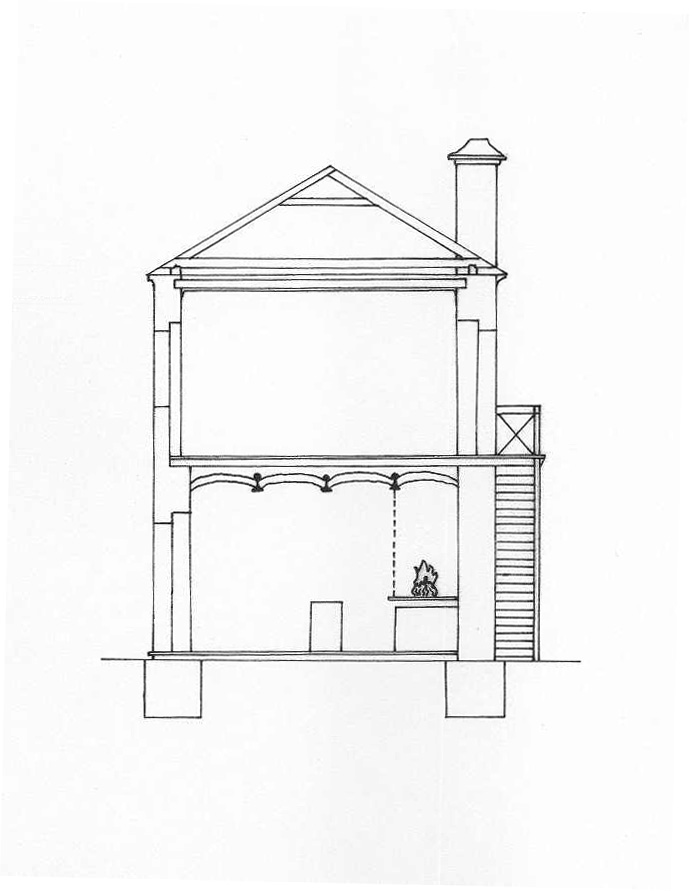

125_Zalsi26_Kovarna-pudorys a 125a_Zalsi26_Kovarna-rez
Půdorys s řez kovárnou u čp. 26 v Zálší (okres Ústí nad Orlicí). Projektant vyznačil i výheň, avšak takto konstruovaný a umístěný dýmník asi nestačil k odvodu kouře. V patře nad kováškou dílnou se nacházela sýpka.
SOkA Ústí nad Orlicí, fond Archiv obce Zálší, nezpracováno. Překreslený stavební plán.

Mlýny – obyčejné složeni

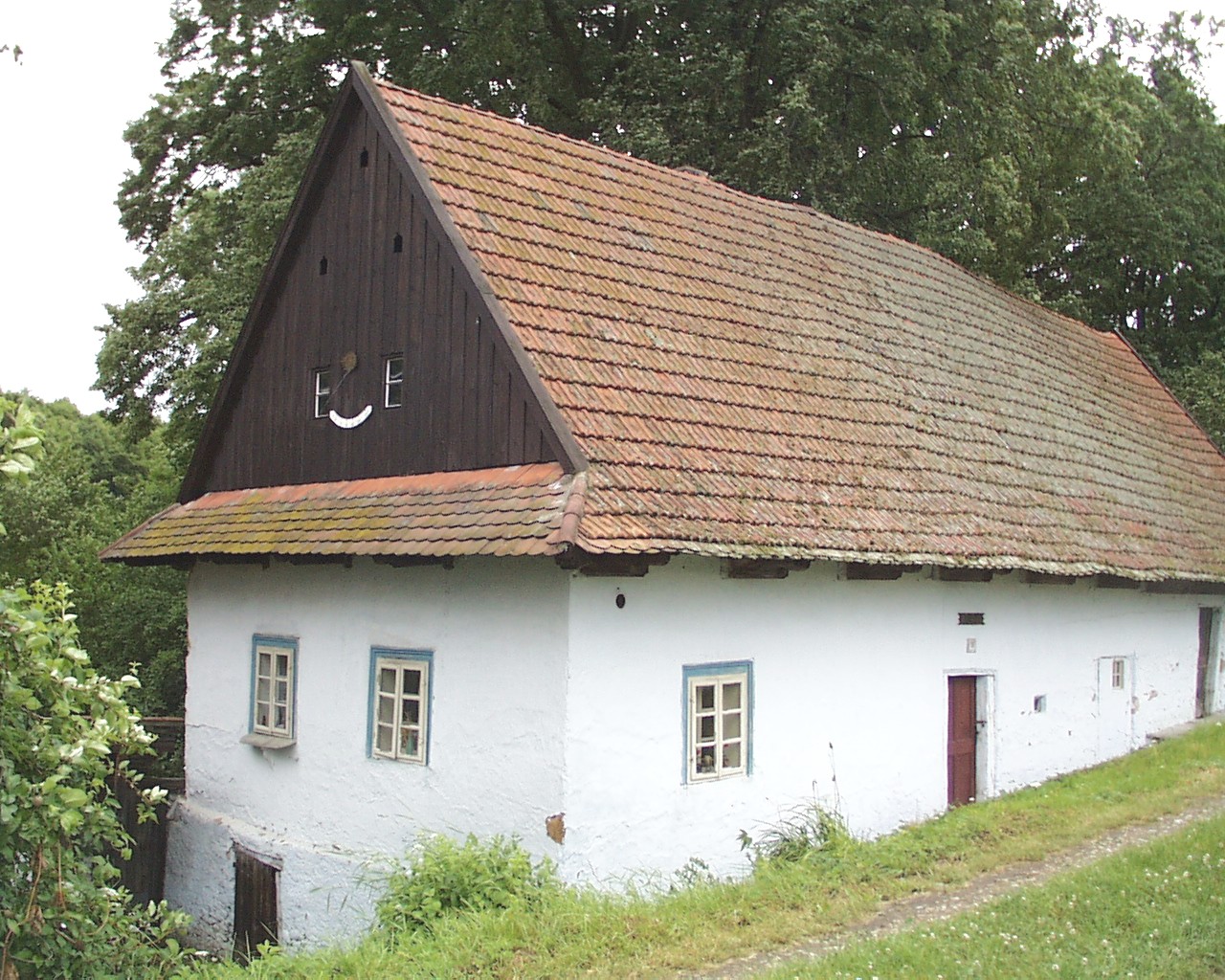

26_Mlyn01
Přízemní objekt vodního mlýna je typický pro osazení obyčejného složení.
Zálší (okres Ústí nad Orlicí), 2002, autor Radim Urbánek

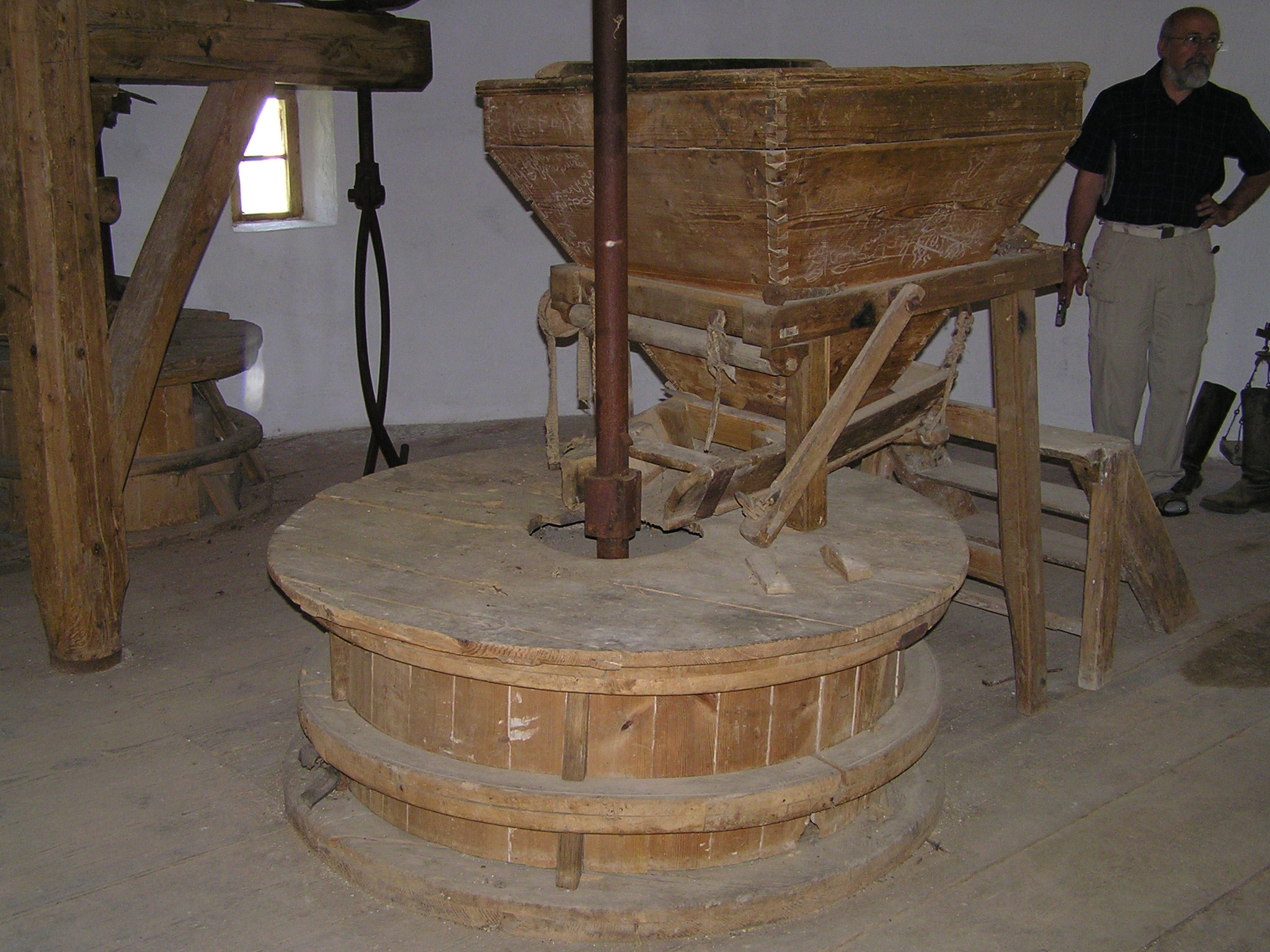

24_Premyslovice01
Lub, v němž jsou skryté kameny, na nichž dochází u obyčejného složení k mletí obilovin.
Přemyslovice (okr. Prostějov), 2006, autor Radim Urbánek

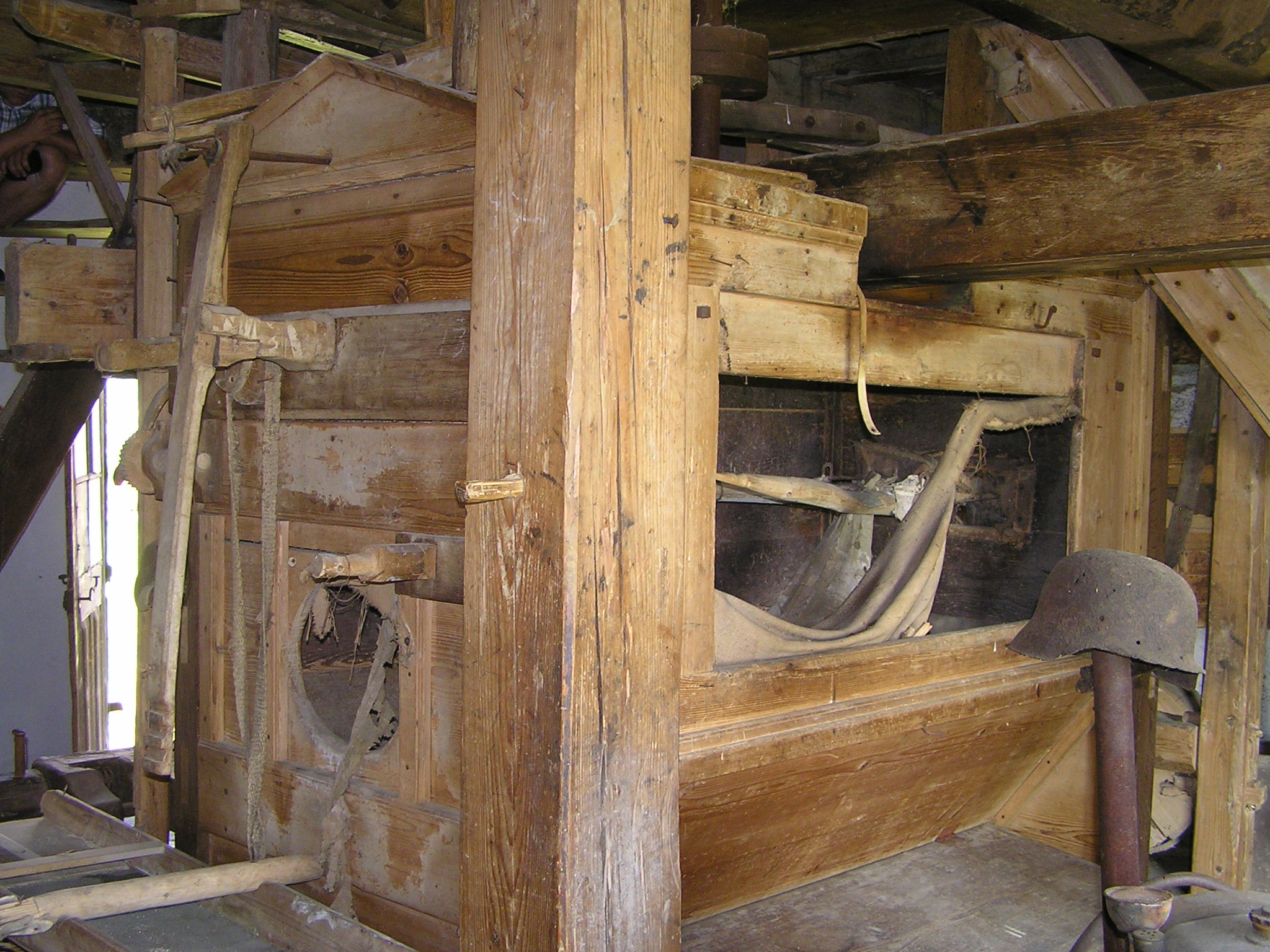

25_Premyslovice02
Moučnice, v které se nachází mlynářský pytlík (asi 1,5-2 m dlouhý plátěný rukávec), otřásaný mechanicky tzv. hasačertem. Zde je u obyčejného složení z meliva vysévána mouka. Otvorem v čele moučnice propadávají hrubší neproseté částice.
Přemyslovice (okr. Prostějov), 2006, autor Radim Urbánek

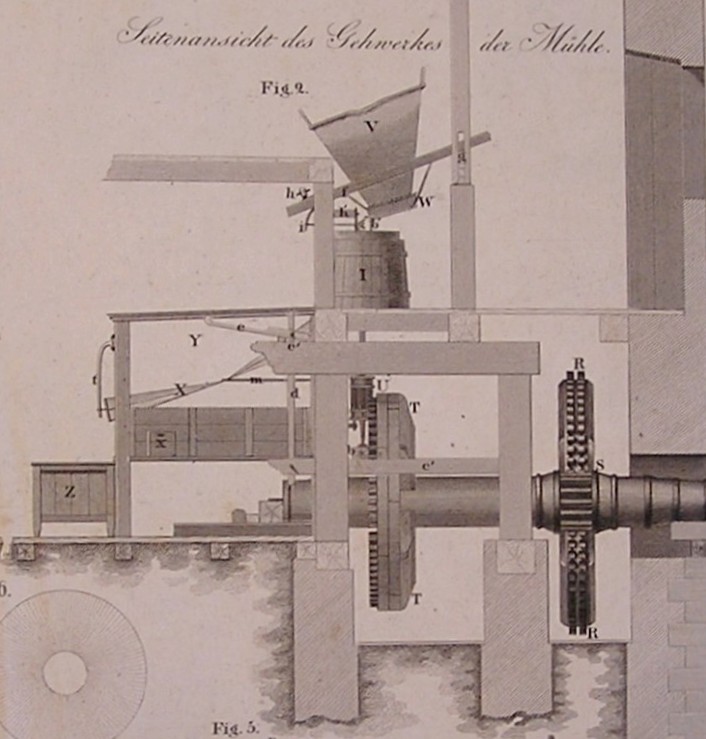

28_GerstnerovaMechanika_MlynskeSlozeni-uprav
Řez obyčejným složením: V) násypný koš, I) lub s mlecími kameny, Y) moučnice, X) mlynářský pytlík, Z) moučná truhla
Gerstner, F. J.: Handbuch der Mechanik, Bd. 3, Wien 1834.

Mlýny – umělecké složeni

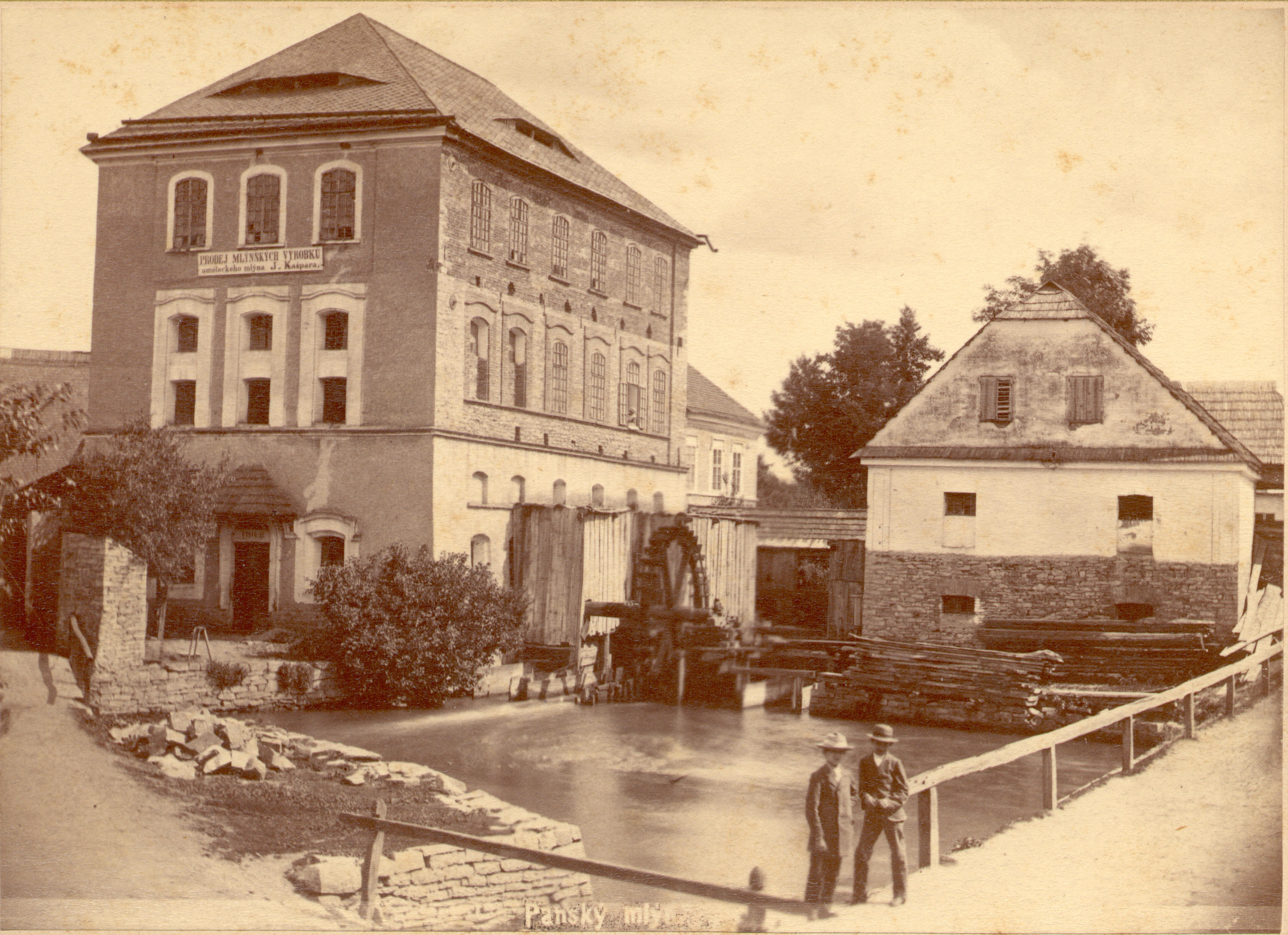

21_PanskyMlyn
Vícepodlažní mlýn typický pro umělecké složení. Viditelné je jedno vodní kolo na spodní vodu, další dvě zakrývají bedněné lednice přistavěné k budově mlýna.
Vysoké Mýto (okres Ústí nad Orlicí), poslední čtvrtina 19. století, Regionální muzeum ve Vysokém Mýtě, autor F. A. Berger

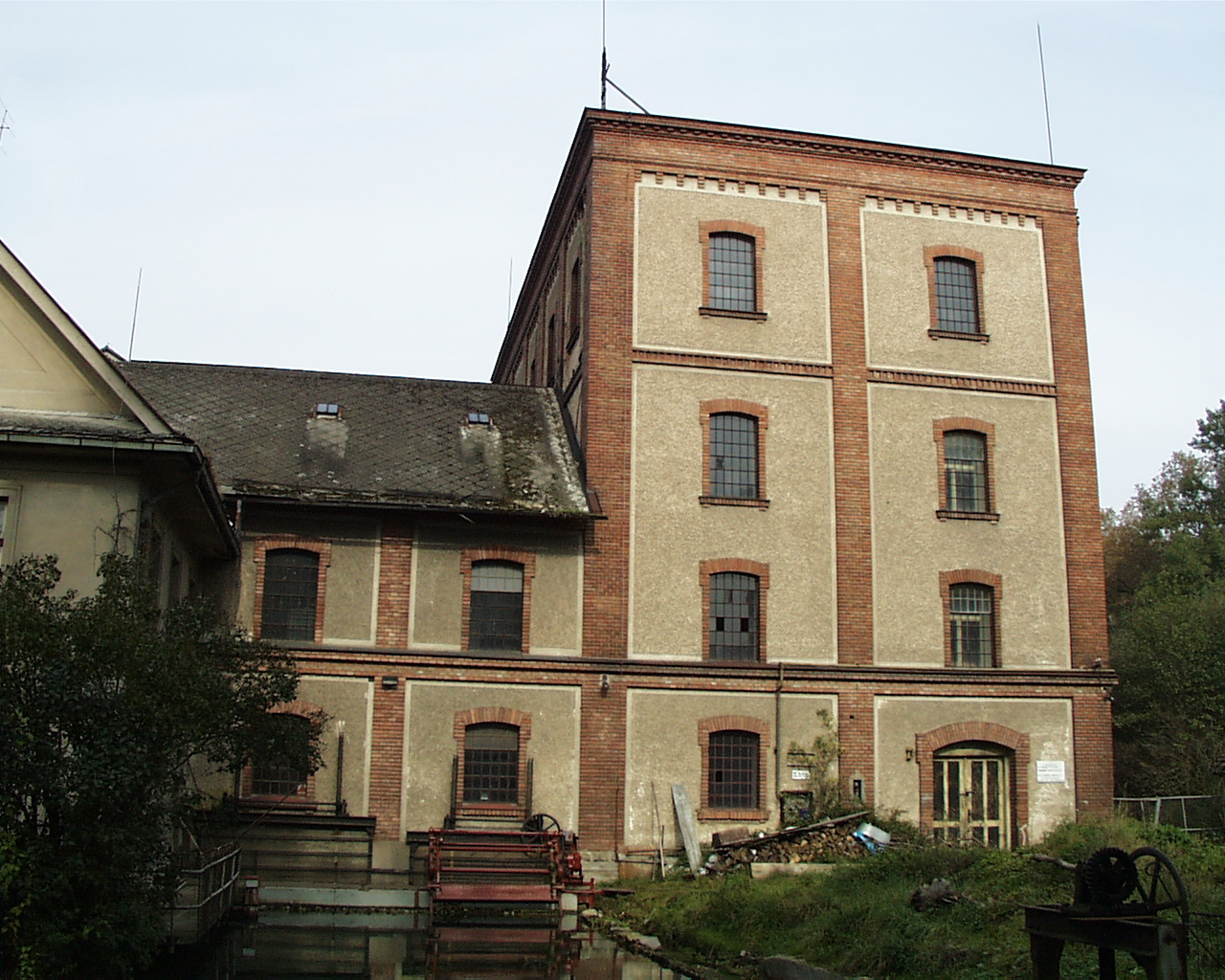

40_Hrusova31_mlyn01
Vícepodlažní mlýn s uměleckým složení nesoucí rysy tzv. industriální architektury.
Hrušová (okres Ústí nad Orlicí), 2002, autor Radim Urbánek

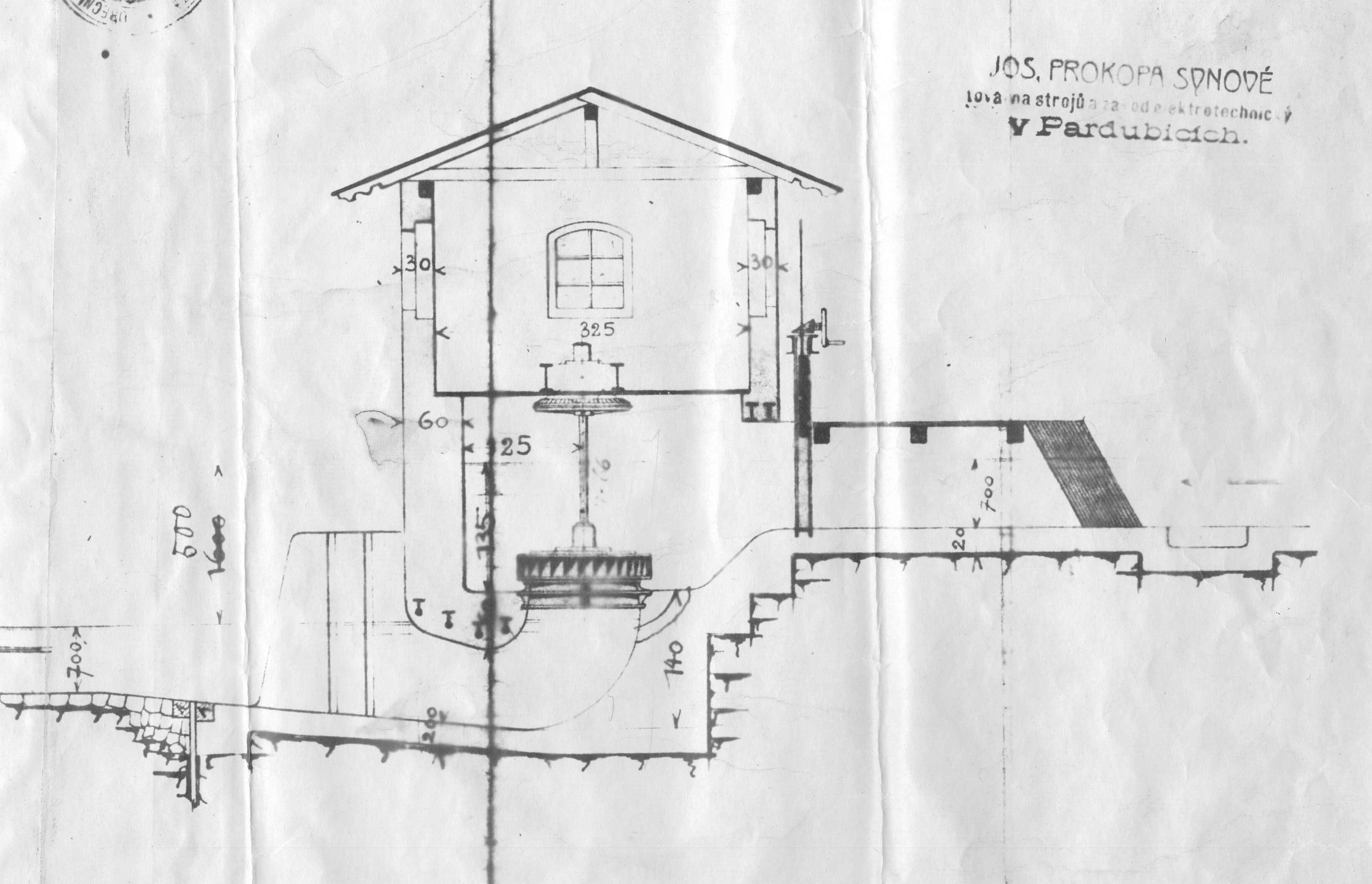

36_VM-Mlyn78_TurbinDomek-mlyn02
Stavební plán na postavení turbínového domku a osazení Francisovy turbíny.
Vysoké Mýto, zač. 20. století, soukromá sbírka

38_PanskyMlyn25
Aspiratér s koukolníkem – stroje sloužící u uměleckého složení k čistění obilí.
Vysoké Mýto (okres Ústí nad Orlicí), 2004, autor Radim Urbánek

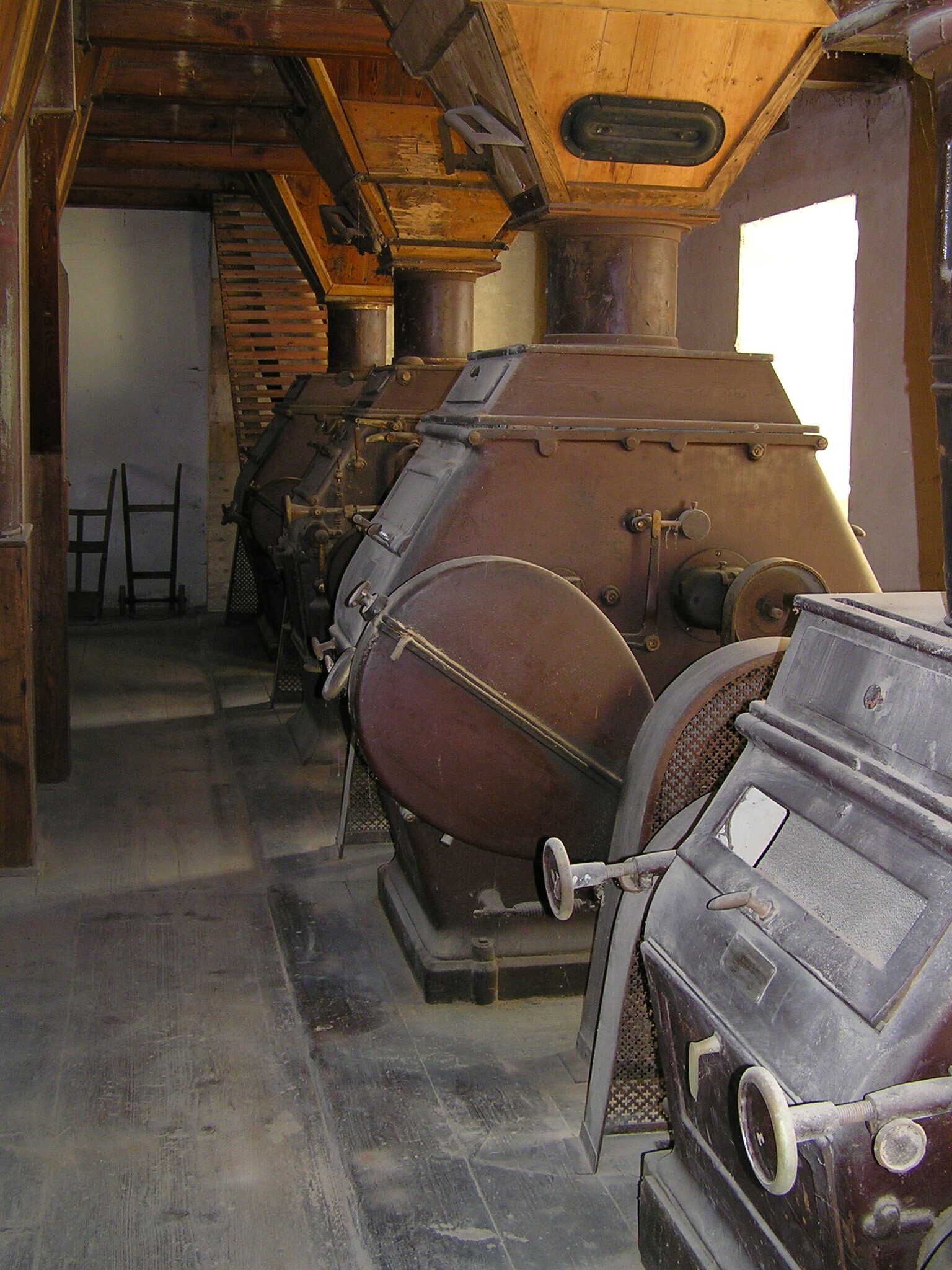

39_PanskyMlyn08
Tři válcové mlecí stolice – stroje sloužící u uměleckého složení k čistění obilí.
Vysoké Mýto (okres Ústí nad Orlicí), 2004, autor Radim Urbánek

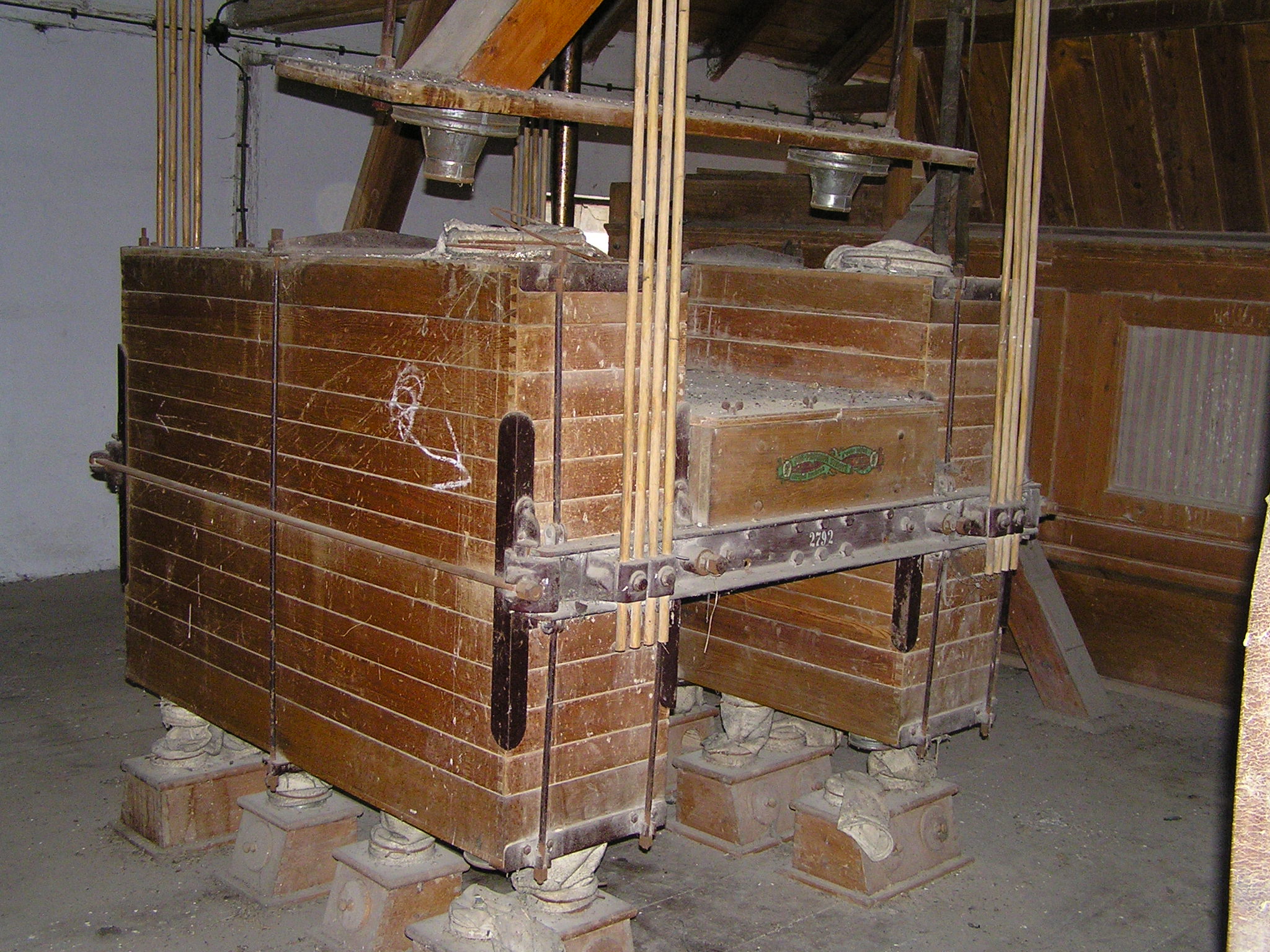

42_P3310034
Rovinný vysévač – v uměleckém složení nejmladší druh stroje sloužící k vysévání meliva.
Člupek (okres Svitavy), 2006, autor Radim Urbánek
